通柯80悬臂旋转连接件

点击查看大图

通柯80系列中重型悬臂组件根据各组件使用部位不同而分别采用铸钢和压铸铝合金工艺制造,注重各个组件的材料和结构的合理性,配合80x80x5mm的钢管用于悬挂或支撑控制箱体。各组件的刚性和强度以及组成的整个系统完全可满足中型或较大型控制箱体的承重要求
品基本描述
  • 组件参数

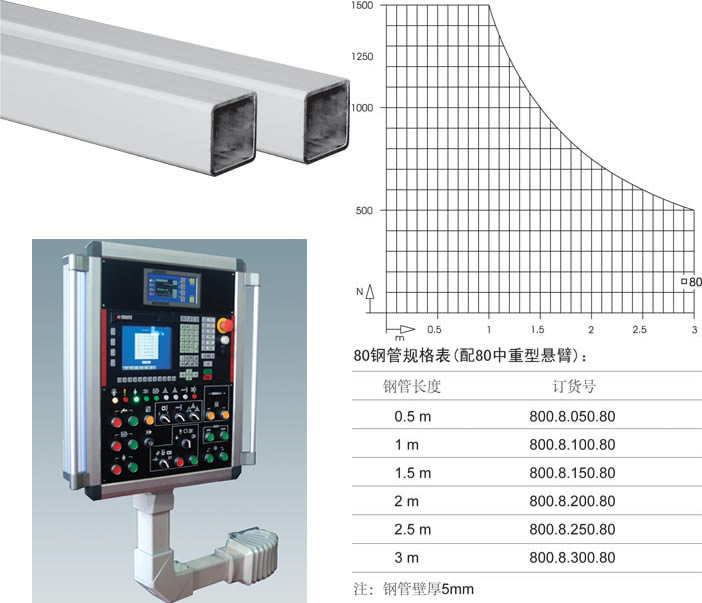

  • 连接管


    品名:箱体连接件
    订货号:800.8.090.00
    重量:2.5kg
    材料:压铸铝合金
    可水平旋转0-320度








    品名:90度转角
    订货号:800.8.100.00
    重量:3.5kg
    材料:压铸铝合金

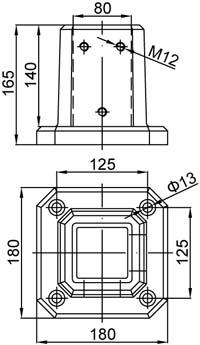

    品名:顶座
    订货号:800.8.120.00
    重量:17kg
    材料:铸钢
    可水平旋转0-320度




      品名:底座
    订货号:800.8.140.00
    重量:12kg
    材料:铸钢
    不可旋转


      品名:墙座
    订货号(A型):800.8.110.00
    订货号(B型):800.8.110.01
    重量:15kg
    材料:铸钢
    可水平旋转0-180度




    品名:中间连接件
    订货号:800.8.130.00
    重量:15kg
    材料:铸钢
    可水平旋转0-180。






    品名:90度箱体连接件
    订货号:800.8.150.00
    重量:2.5kg
    材料:压铸铝合金
    可水平旋转0-320度




       品名:15度斜面连接件
    订货号:800.8.160.00
    重量:0.45kg
    材料:压铸铝合金





       品名:底盘(脚轮为选配件)
    订货号:800.8.550.00
    重量:10kg(不含脚轮)
    材料:钢






    品名:脚轮
    订货号:900.9.100.00
    订货号:900.9.110.00(带刹车)
    单个承重:55kg
    螺杆规格:M12x25
